Máquina de inspeção

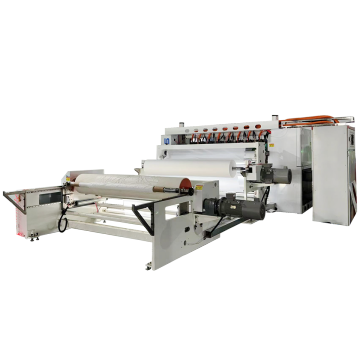

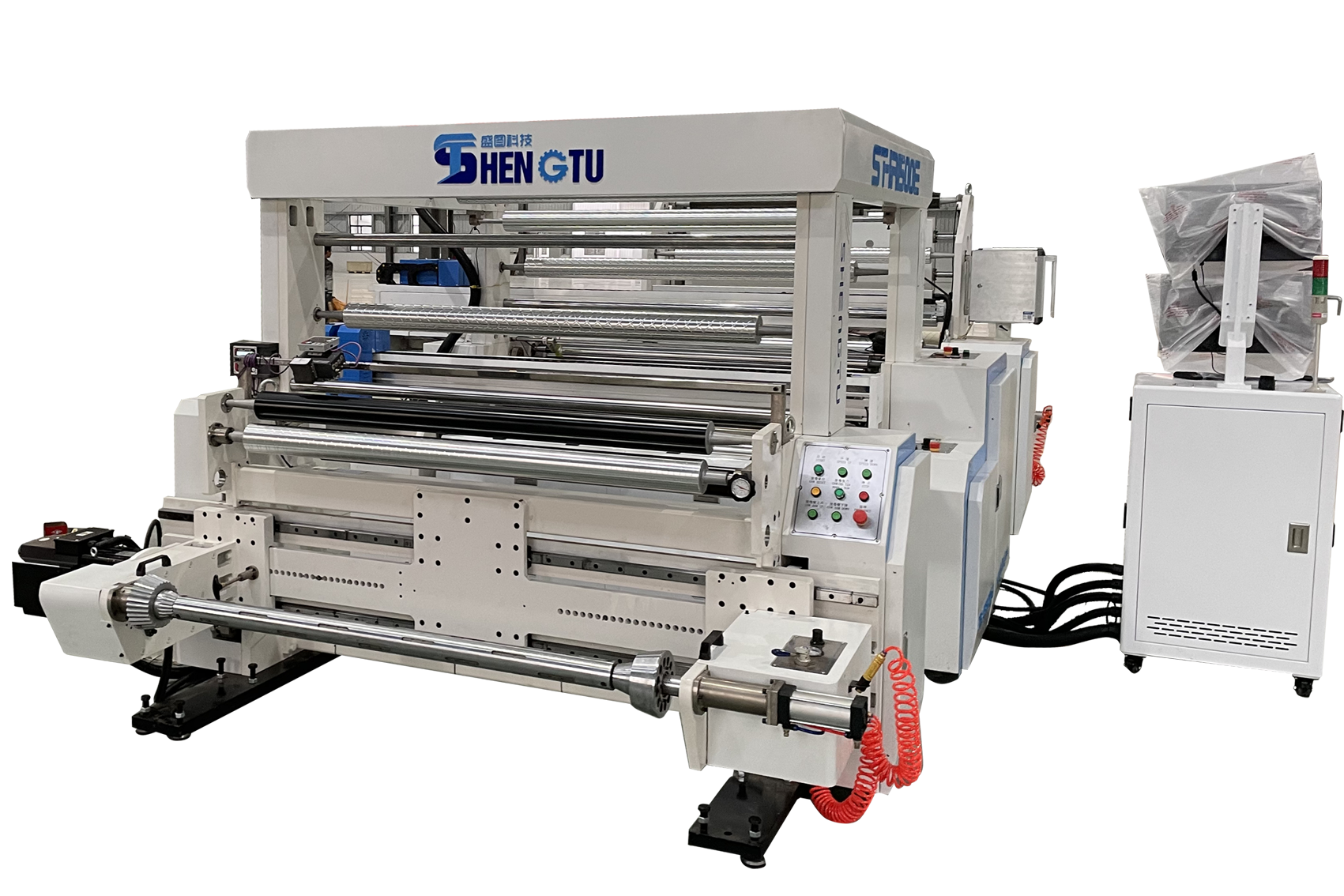

Sistema de corte e rebobinagem de precisão para filmes finos

Especificações técnicas

Compatibilidade do material: filmes de PE, substratos em papel (0,012-0,15 mm de espessura)

Precisão de tensão: ± 0,2kgf

Velocidade máxima: ajustável com excepção até 250m/min

Inovações principais

Controle de tensão inteligente

Descontraindo: Sistema de tensão constante de malha fechada (Motor VFD + Sensores de Tensão)

Retrocupação: algoritmo de tensão de tapador automático (evita a distorção do núcleo)

Siemens plc + 10 "de tela sensível ao toque para controle centralizado

Manuseio avançado de material

Grampo sem ar-de-eixo: carregamento/descarregamento de rolos dos anos 60

Unidade de tração principal independente orientada por servo

Desligamento baseado em comprimento automático (precisão de ± 1m)

Componentes -chave

Seção desenrolada:

Freio de partícula magnética + sensores de feedback de tensão

Sistema de orientação da borda da web de contato zero

Unidade de rebobinar:

Motor VFD controlado por cone para densidade de rolo uniforme

Adaptadores de núcleo anti-telescópio (φ3 "-φ6" opcional)

Sistema de acionamento:

Acionamento principal de frequência variável CA

± 0,1% de precisão de sincronização de velocidade

Vantagens operacionais
✔️ 30% de configuração mais rápida com configurações de presidência automática
✔️ <1,5% de desperdício de material através do gerenciamento de tensão de precisão
✔️ Ajuste do caminho da web sem ferramentas
System Sistema de recuperação de energia reduz o consumo de energia em 15%
✔️ Módulos de manutenção plug-and-play

Recursos inteligentes

Mais de 20 perfis de tensão programáveis

Relatórios de produção em tempo real (compatível com ODBC)

Cálculo do diâmetro automático

Monitoramento de desempenho baseado em nuvem (opcional)

Parâmetros físicos

Poder: 380V/50Hz

Peso da máquina: 7.200 kg

Dimensões: 11.500 × 4.200 × 3.100 mm

Ideal para: processamento de filmes de embalagem de alta velocidade, rebobinagem de substrato de papel de precisão e produção de material composto de várias camadas.
